3-fase Victron–Voltsmile ESS-pakket – 30 kVA / circa 61,4 kWh batterijopslag

3-fase Victron–Voltsmile ESS-pakket – 30 kVA / circa 61,4 kWh batterijopslag

Professioneel energieopslagsysteem voor bedrijven en zware energieverbruikers

Het 3-fase Victron–Voltsmile ESS-pakket is een modulaire energieoplossing voor zakelijke toepassingen, technische installaties en situaties waarin energieopslag, noodstroom en piekbelastingbeheersing belangrijk zijn.

Het systeem combineert drie Victron MultiPlus-II 48/10000-omvormers met twaalf Voltsmile V10 RPC-batterijmodules. De batterijen worden ondergebracht in twee RPC-batterijcabinetten. In combinatie met de Victron Lynx Distributors, Cerbo GX, GX Touch 50 en energiemeter ontstaat een geïntegreerde basis voor professioneel energiebeheer.

De totale nominale batterijcapaciteit bedraagt circa 61,4 kWh.

Belangrijkste kenmerken

• 3-fase energieopslagsysteem.
• 30 kVA totaal nominaal omvormervermogen.
• 24 kW continu uitgangsvermogen bij 25 °C, onder de gespecificeerde bedrijfsomstandigheden.
• Circa 61,4 kWh nominale batterijcapaciteit.
• Geschikt voor toepassingen met peak shaving.
• Noodstroomvoorziening voor daarvoor aangesloten groepen.
• Integratie met geschikte PV-installaties.
• Monitoring en energiemanagement via Victron Cerbo GX.
• Lokale bediening via GX Touch 50.
• Modulaire batterijopstelling met RPC-cabinets.
• Voorbereid op uitbreiding binnen de geldende systeem- en fabrikantlimieten.

1. Victron MultiPlus-II: de basis van het systeem

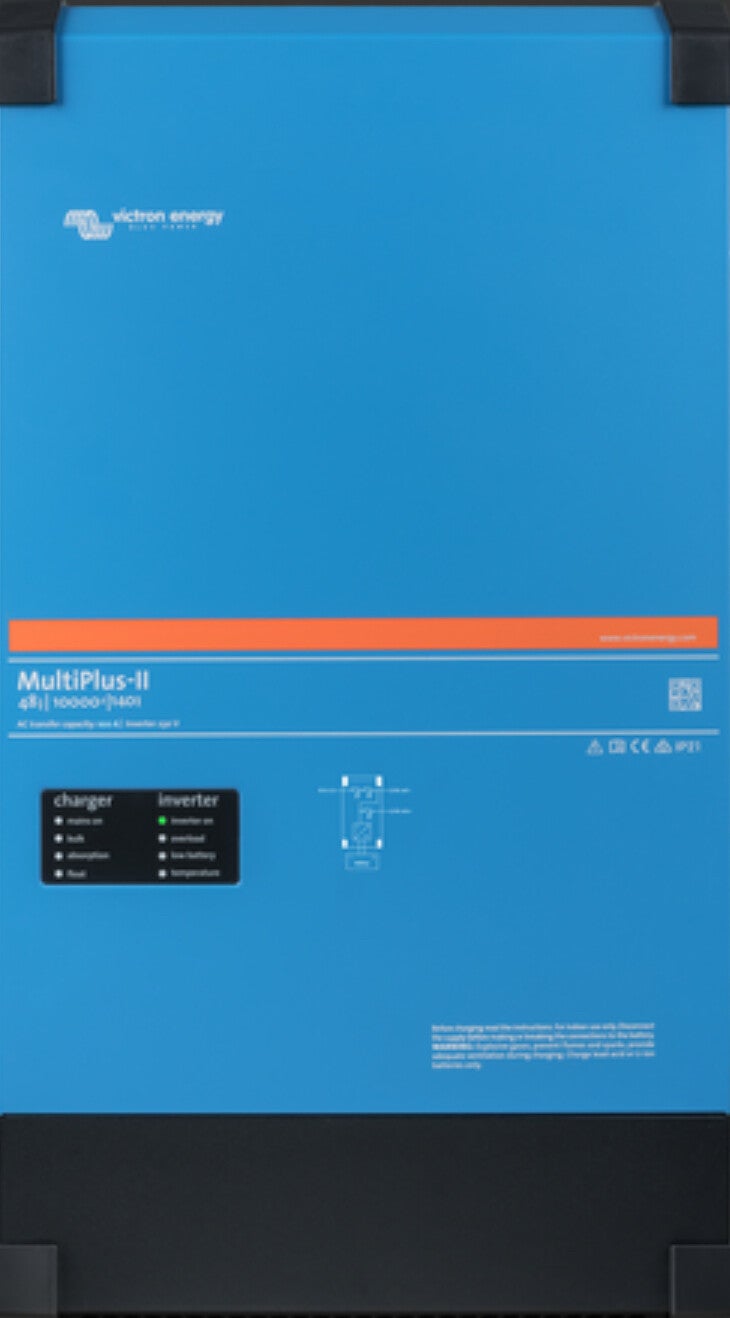

Het pakket bevat drie Victron MultiPlus-II 48/10000-omvormers, geconfigureerd voor 3-fasebedrijf.

De omvormers verzorgen de omzetting tussen gelijkspanning van de batterijen en wisselspanning voor de aangesloten installatie. Daarnaast ondersteunen ze acculaden, energiemanagement en noodstroombedrijf binnen de grenzen van de gekozen configuratie.

Belangrijke eigenschappen:

• 3× Victron MultiPlus-II 48/10000.
• 3-faseconfiguratie.
• Continu uitgangsvermogen volgens de geldende fabrikantgegevens en bedrijfsomstandigheden.
• Geïntegreerde acculader.
• Ondersteuning voor ESS- en off-gridtoepassingen.
• Automatische omschakeling naar noodstroom voor daarvoor aangesloten belastingen.
• Integratiemogelijkheden met Victron GX-apparatuur en geschikte PV-omvormers.

Het totale beschikbare vermogen is afhankelijk van de configuratie, temperatuur, accucapaciteit, DC-bekabeling, beveiligingen en aangesloten belastingen.

2. Peak shaving en slimmer omgaan met uw netaansluiting

Bij peak shaving wordt batterijvermogen ingezet wanneer het elektriciteitsverbruik tijdelijk sterk stijgt.

Denk bijvoorbeeld aan een bedrijf waar meerdere machines, compressoren of andere grote verbruikers gelijktijdig worden ingeschakeld.

In plaats van deze volledige piek vanuit het elektriciteitsnet te betrekken, kan het batterijsysteem onder geschikte omstandigheden een deel van het benodigde vermogen leveren.

Dit kan helpen om:

• Hoge verbruikspieken op te vangen.
• De bestaande netaansluiting efficiënter te benutten.
• Het eigen gebruik van opgeslagen energie te verhogen.
• De beschikbare netcapaciteit beter af te stemmen op de bedrijfsvoering.

De daadwerkelijke bijdrage aan de beschikbare capaciteit is afhankelijk van het gelijktijdige verbruik, het vermogen van de omvormers, de batterijstatus en de installatieconfiguratie. Het systeem vergroot de fysieke netaansluiting niet en vervangt niet automatisch een noodzakelijke netverzwaring.

3. Noodstroomvoorziening

De Victron MultiPlus-II ondersteunt noodstroom voor groepen die op de daarvoor bestemde uitgang van het systeem zijn aangesloten.

Bij netuitval neemt het systeem de voeding van deze groepen over vanuit de batterij, binnen de mogelijkheden van de installatie.

Daarbij moet onderscheid worden gemaakt tussen kritische en niet-kritische belastingen. Welke groepen tijdens een stroomstoring blijven functioneren, wordt bepaald door de elektrische aansluitwijze en de gekozen verdeling in de meterkast.

Ook bestaande zonnepanelen kunnen onder de juiste voorwaarden worden geïntegreerd in het noodstroomsysteem. Of een bestaande PV-omvormer tijdens een storing actief kan blijven, is afhankelijk van onder meer de compatibiliteit, vermogensverhouding en configuratie.

De installatie moet door een vakbekwaam installateur worden ontworpen en uitgevoerd, met inachtneming van de toepasselijke voorschriften en fabrikantdocumentatie.

4. Voltsmile V10 RPC: circa 61,4 kWh opslagcapaciteit

De batterijopslag bestaat uit twaalf Voltsmile V10 RPC-modules.

Elke module heeft volgens de opgegeven productspecificatie een nominale capaciteit van 5,12 kWh.

De totale nominale capaciteit bedraagt daarmee:

12 × 5,12 kWh = 61,44 kWh.

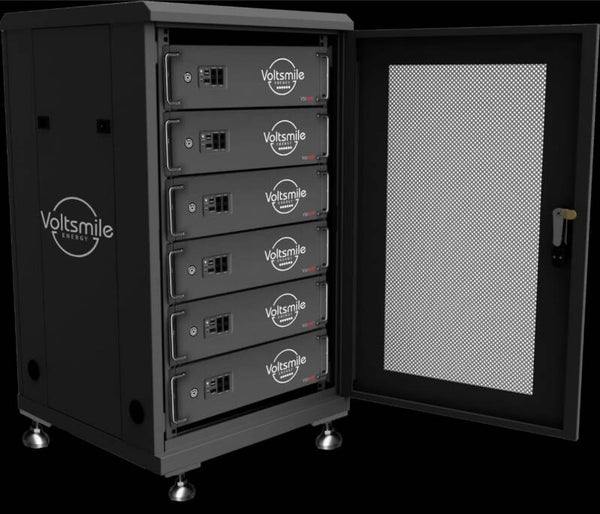

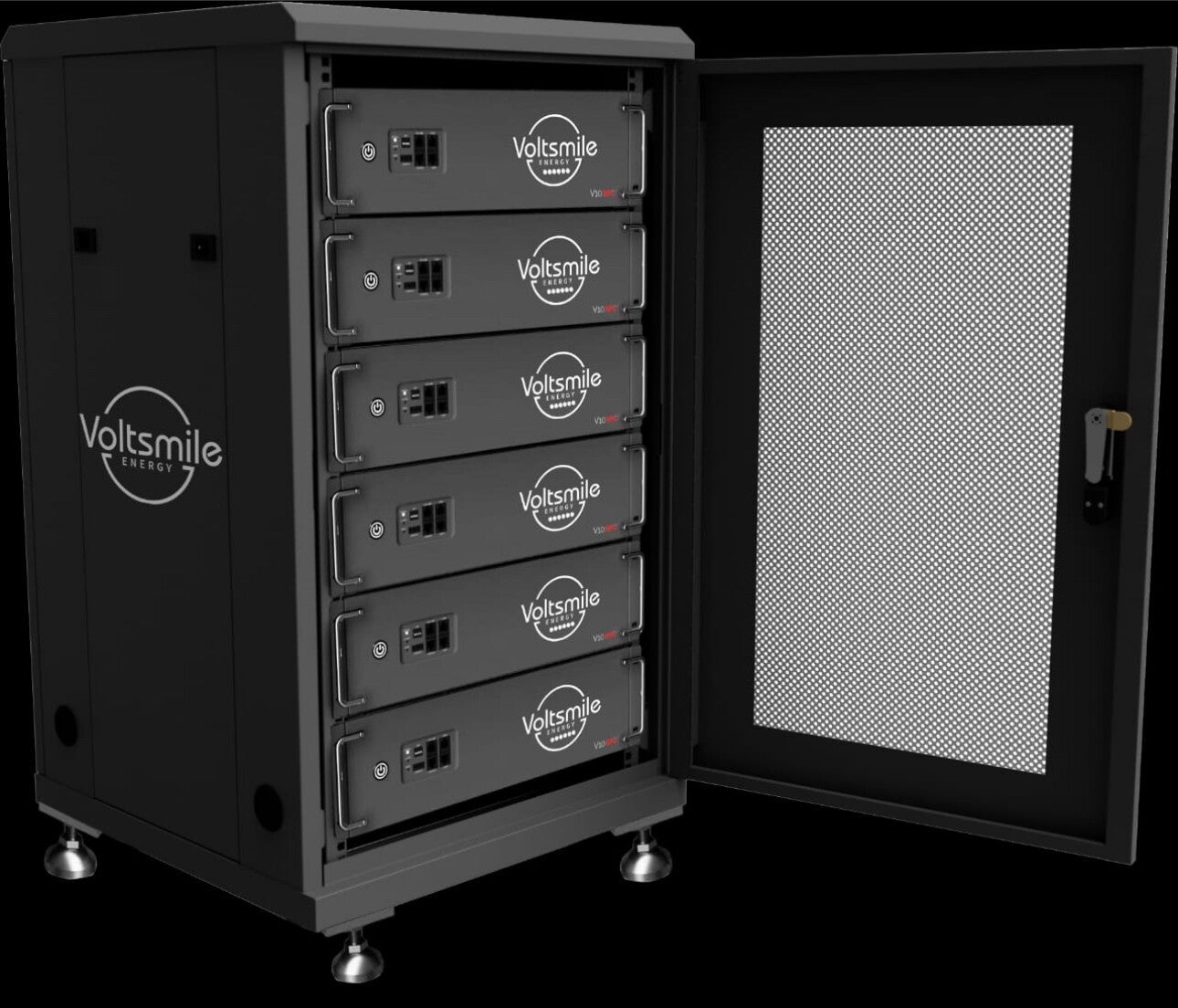

De modules worden verdeeld over twee Voltsmile RPC 22U-batterijcabinetten, met elk ruimte voor zes modules.

De RPC-opbouw maakt een overzichtelijke installatie mogelijk en beperkt de hoeveelheid losse bekabeling tussen de batterijmodules en de daarvoor bestemde aansluitingen.

De batterijen beschikken over een geïntegreerd batterijmanagementsysteem (BMS). De communicatie met het Victron-systeem is afhankelijk van de ondersteunde protocollen en de juiste configuratie.

De uiteindelijke bruikbare opslagcapaciteit is afhankelijk van de ingestelde laad- en ontlaadgrenzen en de geldende batterijspecificaties.

5. Victron Lynx DC-verdeling

Voor de DC-verdeling bevat het pakket twee Victron Lynx Distributors.

Deze vormen een centraal aansluit- en verdeelpunt voor de batterijverbindingen en de afzonderlijke omvormers.

De meegeleverde componenten omvatten de opgegeven DC-kabels, kabelogen en zekeringen. De definitieve dimensionering en beveiliging moeten worden gecontroleerd aan de hand van de fabrikantvoorschriften, de maximale stromen, kabellengtes en de daadwerkelijke installatie.

6. Monitoring met Cerbo GX en GX Touch 50

De Victron Cerbo GX verzorgt de centrale monitoring en communicatie tussen de ondersteunde systeemcomponenten.

Met de meegeleverde GX Touch 50 kunt u de belangrijkste gegevens lokaal bekijken.

Afhankelijk van de configuratie zijn onder andere de volgende gegevens beschikbaar:

• Batterijstatus en laadniveau.
• Laad- en ontlaadvermogen.
• Netimport en teruglevering.
• Energieverbruik.
• Status van de omvormers.
• Beschikbare PV-gegevens.
• Energiebalans van het systeem.

Met de juiste configuratie zijn aanvullende functies mogelijk, zoals energiemanagement op basis van dynamische elektriciteitstarieven.

Beschikbaarheid en werking van aanvullende functies zijn afhankelijk van de gebruikte apparatuur, software, instellingen en eventuele externe diensten.

7. Geschikt voor AC- en DC-gekoppelde zonne-energie

Het systeem kan, afhankelijk van de gekozen configuratie, worden gecombineerd met geschikte PV-installaties.

AC-gekoppelde PV

Een bestaande zonnepaneleninstallatie kan onder de juiste voorwaarden worden geïntegreerd met het Victron-systeem.

De precieze aansluitwijze en de mogelijkheid om zonne-energie tijdens netuitval te blijven benutten, zijn afhankelijk van de bestaande omvormer, de faseconfiguratie, de vermogensverhouding en de systeeminstellingen.

DC-gekoppelde PV

Bij een nieuwe installatie of aanpassing van bestaande zonnepanelen kan DC-koppeling via geschikte Victron MPPT-laadregelaars een alternatief zijn.

Hierbij wordt de opgewekte zonne-energie rechtstreeks via de laadregelaar gebruikt om de batterij te laden. De juiste MPPT-keuze is afhankelijk van de stringspanning, stroom, het totale PV-vermogen en de batterijconfiguratie.

8. Leveringsomvang

Het pakket bestaat uit de volgende hoofdcomponenten:

Victron-apparatuur

• 3× Victron MultiPlus-II 48/10000.
• 2× Victron Lynx Distributor.
• 1× Victron Cerbo GX.
• 1× Victron GX Touch 50 met muurbevestiging.
• 1× Victron VM-3P75CT 3-fase energiemeter.

Voltsmile-batterijopslag

• 12× Voltsmile V10 RPC 51,2 V / 5,12 kWh.
• 2× Voltsmile RPC 22U-batterijcabinet.
• 2× Voltsmile RPC-kabelset van 2,5 meter.

DC-bekabeling en beveiliging

• 6 meter zwarte dubbel geïsoleerde accukabel van 70 mm².
• 6 meter rode dubbel geïsoleerde accukabel van 70 mm².
• 12× kabelogen Intercable 70 mm² M8.
• 3× Mega-zekering 70 V / 225 A voor de omvormers.
• 2× Mega-zekering 70 V / 350 A voor de RPC-cabinets.

Communicatie

• 3× UTP-kabel van 1 meter voor de VE.Bus-communicatie.
• 1× CAN-buskabel voor de BMS-communicatie.

De uiteindelijke compatibiliteit, kabelconfiguratie en beveiliging worden gecontroleerd bij de technische uitwerking van het systeem.

9. Wat is niet inbegrepen?

Het pakket wordt geleverd zonder de projectafhankelijke AC-installatiematerialen en de bijbehorende montagewerkzaamheden.

Niet inbegrepen zijn onder meer:

• AC-aansluitkabels voor de MultiPlus-II-omvormers.
• Installatieautomaten en aardlekbeveiligingen.
• Eventuele netomschakel- en verdeelinrichtingen.
• Kabelgoten, eindkappen en aanvullend montagemateriaal.
• Gereedschap voor het professioneel persen van kabelogen.
• Eventuele aanpassingen aan de meterkast.
• Installatie, inbedrijfstelling en configuratie, tenzij afzonderlijk overeengekomen.

Welke aanvullende materialen en werkzaamheden nodig zijn, hangt af van de bestaande elektrische installatie en het beoogde gebruik.

10. Voor wie is dit systeem geschikt?

Dit pakket is interessant voor onder andere:

• Bedrijven met hoge of wisselende vermogensvraag.
• Bedrijfspanden met een beperkte beschikbare netcapaciteit.
• Installaties waar peak shaving gewenst is.
• Locaties waar noodstroom voor geselecteerde groepen belangrijk is.
• Energieprojecten met een substantiële batterijopslagbehoefte.
• Professionele installaties waarin Victron-energiemanagement centraal staat.

Advies en offerte op maat

Geen enkele installatie is hetzelfde. De juiste configuratie hangt af van uw verbruiksprofiel, netaansluiting, PV-installatie, gewenste noodstroomvoorziening en toekomstige energiebehoefte.

Rudolfs Gouden Driehoek Energy Systems helpt u graag bij het beoordelen van de mogelijkheden en het samenstellen van een passende oplossing.

Neem contact met ons op voor technisch advies of een vrijblijvende offerte.
