3 fase pakket Pytes 23,56 kWh met verwarming en ingebouwde brand blus installatie en Victron Multi plus II 15 kVa

3-FASE PAKKET PYTES MULTI PLUS II 15 KVA – 23,56 KWH

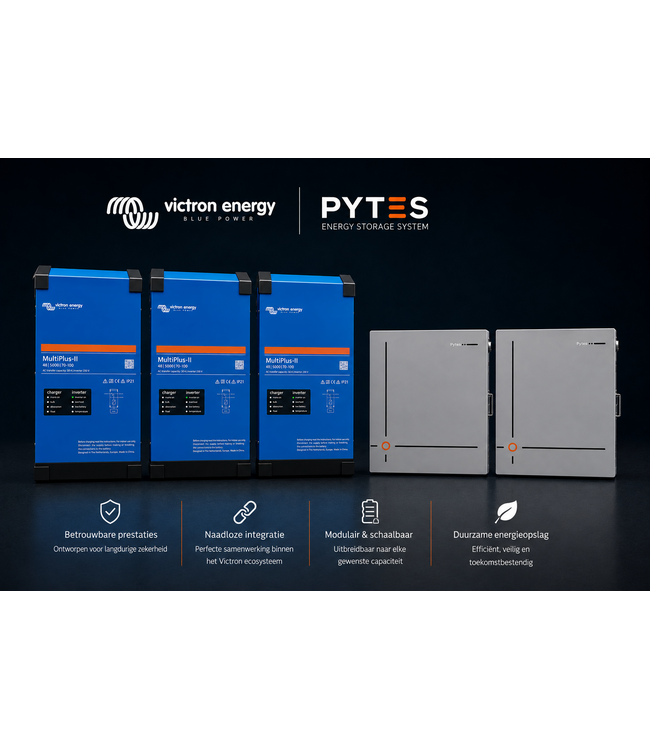

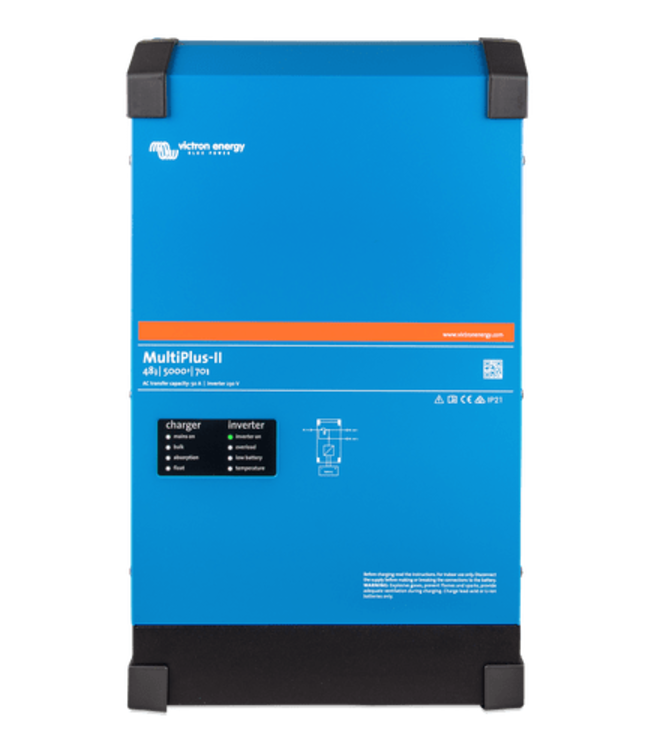

Het systeem combineert drie Victron Multi plus II 5000 omvormers met twee Pytes V12 lithium-ijzerfosfaat (LiFePO₄) batterijen, goed voor een totale energieopslagcapaciteit van 23,56 kWh. Iedere Pytes V12 heeft een capaciteit van 11,78 kWh, een nominale spanning van 51,2 V en een continu vermogen van 5,12 kW. Gezamenlijk leveren de twee batterijen een continu laad- en ontlaadvermogen van circa 10,24 kW. Daarnaast kunnen de batterijen gezamenlijk een piekontlaadstroom van maximaal 400 A gedurende 180 seconden leveren, waardoor ook kortstondige hoge vermogens probleemloos kunnen worden opgevangen.

Via de DVCC-functionaliteit binnen het Victron GX-systeem communiceert het batterijmanagementsysteem (BMS) continu met de Victron-installatie. Hierdoor worden de drie Multi plus II-omvormers automatisch begrensd op de maximale laad- en ontlaadwaarden die de batterijen op dat moment veilig kunnen leveren. Dit zorgt voor een optimale samenwerking tussen de batterijen en omvormers, maximale betrouwbaarheid en een lange levensduur van het systeem.

De Pytes V12 wordt standaard geleverd inclusief een 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²) en is ontwikkeld voor intensief dagelijks gebruik. Dankzij de hoogwaardige lithium-ijzerfosfaattechnologie (LiFePO₄), de geïntegreerde verwarmingsfunctie, de robuuste IP66-behuizing en het geïntegreerde aerosol brandblussysteem is de batterij geschikt voor zowel binnen- als buitentoepassingen en vormt deze een uiterst veilige en duurzame energieopslagoplossing.

BELANGRIJKSTE SPECIFICATIES PYTES V12

• Capaciteit: 11,78 kWh per batterij (23,56 kWh totaal)
• Inclusief 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²)
• Nominale spanning: 51,2 V
• Capaciteit: 230 Ah
• Continu vermogen: 5,12 kW per batterij (10,24 kW totaal)
• Piekvermogen: 200 A per batterij gedurende 180 seconden (400 A totaal)
• Meer dan 6.000 laad- en ontlaadcycli
• Lithium-ijzerfosfaat (LiFePO₄)
• Beschermingsklasse IP66
• Temperatuurbereik laden: -20 °C tot +55 °C
• Temperatuurbereik ontladen: -20 °C tot +55 °C
• Geïntegreerde verwarmingsfunctie
• Geïntegreerd aerosol brandblussysteem
• Communicatie via CAN, RS485 en WiFi

Dankzij de modulaire opbouw, de hoge opslagcapaciteit en de directe compatibiliteit met Victron Energy vormt deze configuratie een efficiënte en toekomstbestendige oplossing voor energieopslag. Het systeem is ideaal voor toepassingen zoals noodstroomvoorziening, maximale benutting van zonne-energie, peak shaving en slim energiebeheer met dynamische energietarieven.

Het geheel vormt een compleet geïntegreerde oplossing voor energiebeheer, noodstroomvoorziening en peak shaving, met een zeer hoog rendement.

Batterijopslag en DC-verdeling

Het systeem is uitgerust met twee Pytes V12 lithium-ijzerfosfaat (LiFePO₄) batterijmodules van ieder 11,78 kWh, goed voor een totale energieopslagcapaciteit van 23,56 kWh. Dankzij de modulaire opbouw biedt het systeem een hoge energiedichtheid, uitstekende betrouwbaarheid en een lange levensduur. De Pytes V12 beschikt over een robuuste IP66-behuizing, geïntegreerde verwarmingsfunctie en een geïntegreerd aerosol brandblussysteem, waardoor de batterij geschikt is voor zowel binnen- als buitentoepassingen en ook onder koude omstandigheden betrouwbaar blijft functioneren.

Iedere batterij wordt met een eigen 2 meter DC-kabelset (1/0 AWG, ca. 50 mm²) aangesloten op de centrale DC-verdeling, waardoor de stroom gelijkmatig over beide batterijen wordt verdeeld en een overzichtelijke installatie ontstaat met minimale spanningsverliezen. De twee Pytes V12 batterijen leveren gezamenlijk een continu vermogen van 10,24 kW en kunnen gezamenlijk een piekstroom tot 400 A gedurende 180 seconden leveren. Via de DVCC-functionaliteit van het Victron GX-systeem worden de drie Multi RS Solar-omvormers automatisch begrensd op de maximale laad- en ontlaadwaarden die het batterijmanagementsysteem (BMS) op dat moment vrijgeeft.

Voor de centrale DC-verdeling wordt gebruikgemaakt van de Victron Lynx Distributor. Deze fungeert als centraal 48 V DC-verdeelpunt waarin zowel de twee batterijen als de drie Victron plus II-omvormers samenkomen. Iedere batterij wordt afzonderlijk afgezekerd aangesloten op de Lynx Distributor, waardoor een veilige, overzichtelijke en professioneel opgebouwde DC-installatie ontstaat die bovendien eenvoudig is uit te breiden met extra batterijcapaciteit in de toekomst.

De Pytes V12 beschikt over een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen overladen, diepontladen, overstroom, kortsluiting en te hoge of te lage temperaturen. Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX, waardoor laad- en ontlaadstromen automatisch worden geregeld via Victron DVCC. Dit zorgt voor een optimale samenwerking tussen de batterijen, de drie Multi plus II-omvormers en het complete energieopslagsysteem.

De toegepaste LiFePO₄-technologie is ontworpen voor intensief dagelijks gebruik en biedt meer dan 6.000 laad- en ontlaadcycli. De Pytes V12 wordt geleverd met 10 jaar fabrieksgarantie en vormt daarmee een duurzame en betrouwbare keuze voor zowel residentiële als zakelijke energieopslagsystemen.

De batterijen ondersteunen communicatie via CAN, RS485 en WiFi en voldoen aan diverse internationale kwaliteits- en veiligheidsnormen, waaronder CE, IEC 62619 en UN38.3. Hiermee zijn de Pytes V12 batterijen uitermate geschikt voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan.
