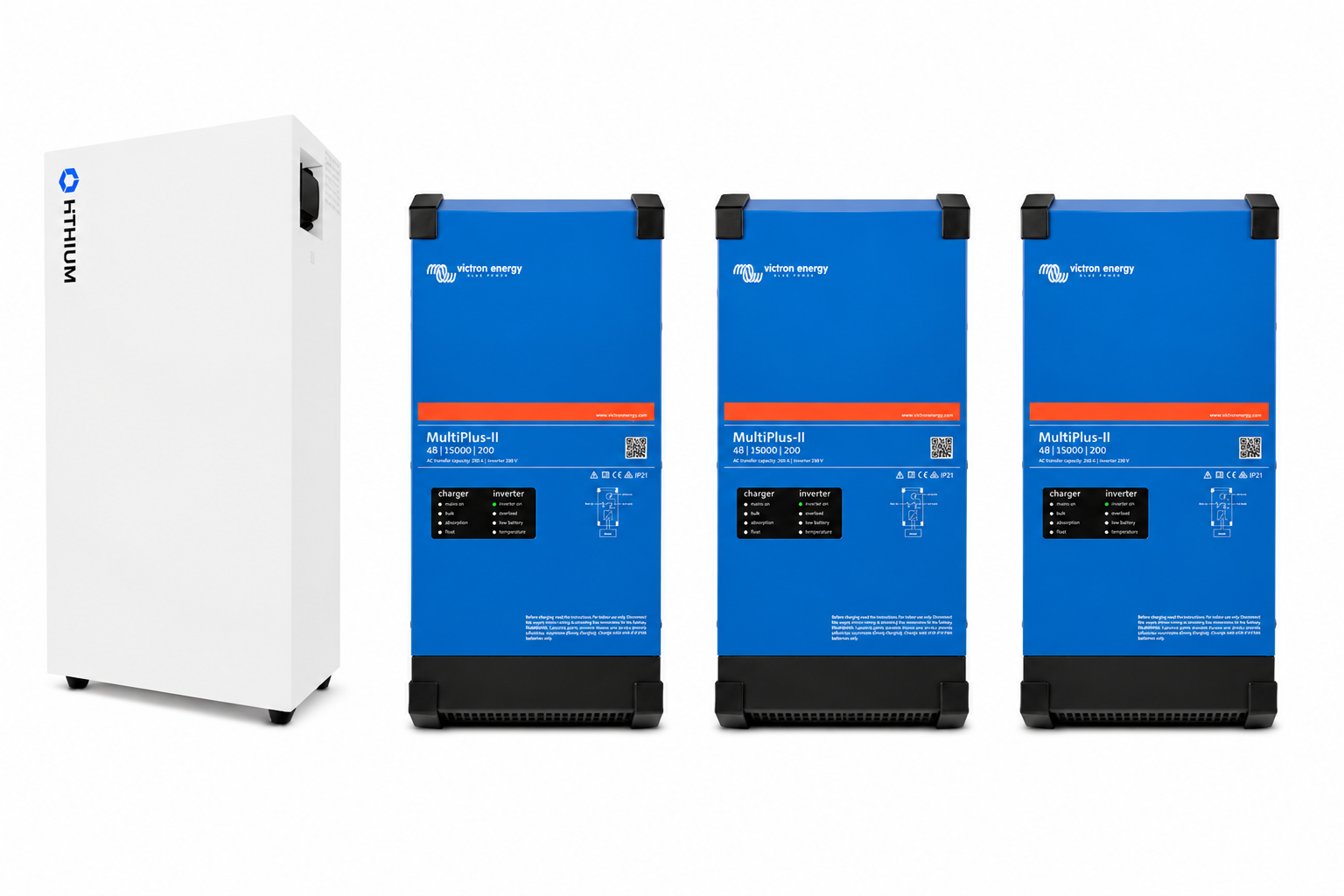

3 FASE PAKKET HITHIUM 15 kVA – 16 kWh

Het 3-fase Victron–HiTHIUM ESS-pakket is een complete en krachtige energieopslagoplossing voor vrijstaande woningen, agrarische bedrijven en zakelijke toepassingen. Het systeem is ontworpen voor gebruikers die op zoek zijn naar een betrouwbaar noodstroomsysteem, het verlagen van piekvermogens (peak shaving), maximale benutting van zonne-energie en slim energiebeheer in combinatie met een dynamisch energiecontract.

De installatie combineert drie Victron MultiPlus-II 48/4500 omvormer/laders met één HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LiFePO₄) batterij van 16 kWh. De batterij ondersteunt een maximale laad- en ontlaadstroom van 200 A en wordt geleverd met 10 jaar fabrieksgarantie of 8.000 laadcycli.

Hierdoor ontstaat een betrouwbare en toekomstbestendige energieopslagoplossing met een totaal schijnbaar vermogen van 15 kVA, een continu uitgangsvermogen van circa 12 kW en 16 kWh energieopslag. Dit maakt het systeem ideaal voor dagelijks energiebeheer, noodstroomvoorzieningen en maximale benutting van lokaal opgewekte zonne-energie.

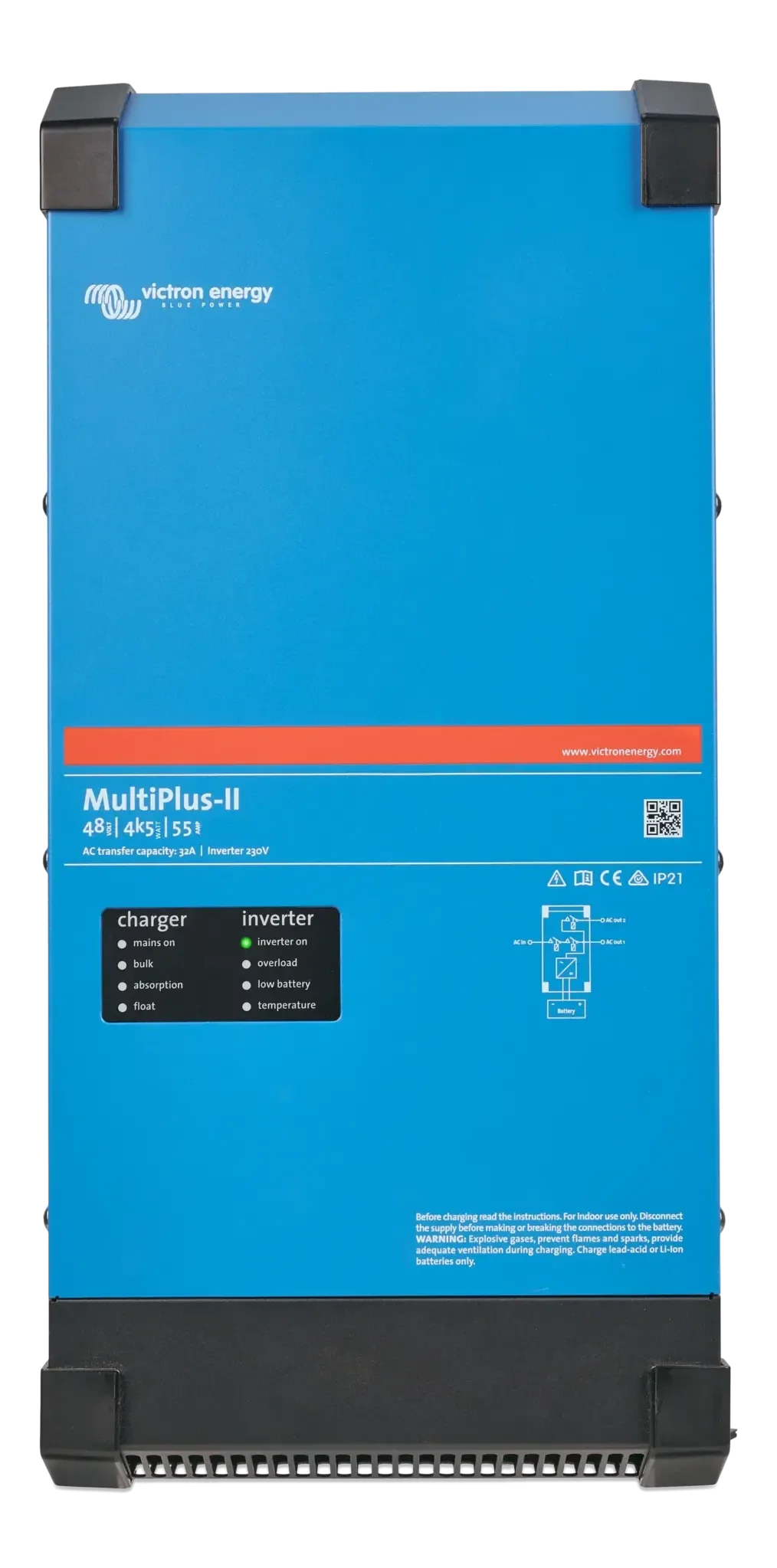

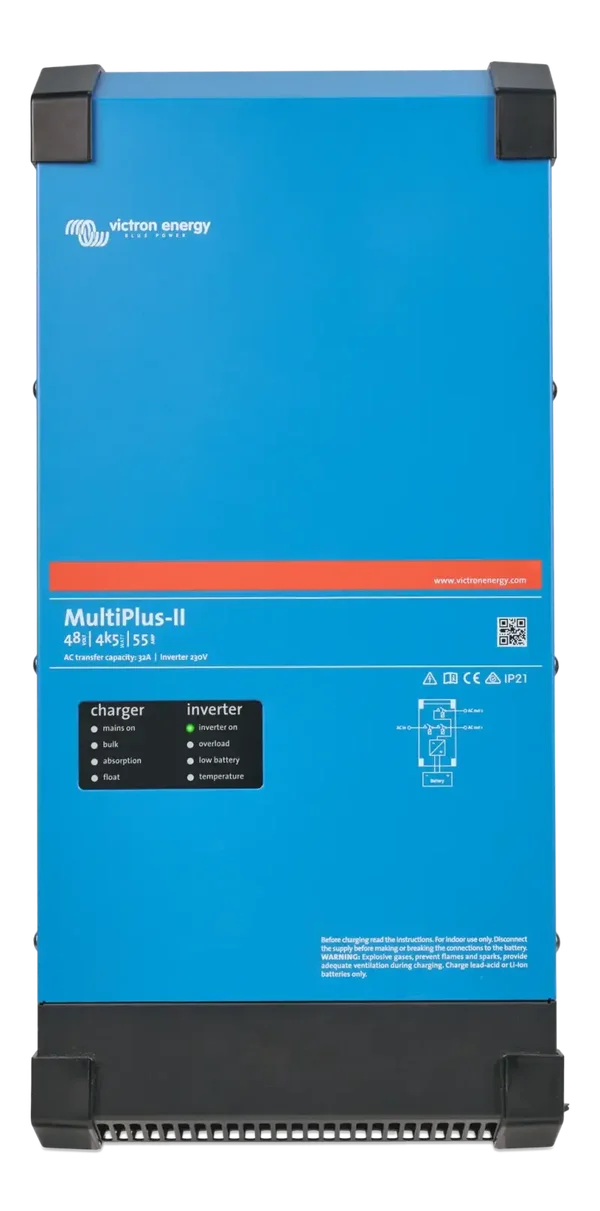

3× Victron MultiPlus-II 48/4500 – Het hart van het systeem

De Victron MultiPlus-II 48/4500 is een hoogwaardige hybride omvormer/lader die speciaal is ontwikkeld voor professionele 3-fase energiesystemen. Dankzij de modulaire opbouw verdeelt het systeem het beschikbare vermogen stabiel over alle drie de fasen en is het geschikt voor zowel residentiële als zakelijke toepassingen.

Iedere MultiPlus-II levert een schijnbaar vermogen van 5 kVA en een continu uitgangsvermogen van ongeveer 4.000 watt bij 25 °C. Dankzij de hoge overbelastbaarheid kunnen tijdelijke piekvermogens probleemloos worden opgevangen, waardoor zware inductieve belastingen zoals warmtepompen, compressoren en elektromotoren betrouwbaar kunnen worden gestart.

In een 3-fase configuratie levert het systeem gezamenlijk:

• 15 kVA totaal schijnbaar vermogen
• Circa 12 kW continu uitgangsvermogen
• Geschikt voor volledige 3-fase ESS-, UPS- en off-grid toepassingen

Belangrijkste specificaties

• 3× Victron MultiPlus-II 48/4500/60-50
• Totaal schijnbaar vermogen: 15 kVA
• Continu uitgangsvermogen: circa 12 kW
• Acculader: 60 A / 48 VDC per omvormer
• Totale laadcapaciteit: circa 8,6 kW
• Maximaal AC-doorschakelvermogen: 50 A per fase
• Automatische omschakeling naar noodstroom binnen 20 milliseconden
• Volledige ondersteuning voor ESS, UPS en off-grid toepassingen
• Intelligente energieregeling tussen net, zonnepanelen en batterij

Dankzij de snelle omschakeling blijven kritische verbruikers zonder onderbreking functioneren bij een netstoring.

Peak Shaving en virtuele netvergroting

Het Victron ESS-systeem beschikt over geïntegreerde peak-shaving-functionaliteit. Hierdoor kan tijdelijk extra vermogen vanuit de batterij worden geleverd wanneer de belasting hoger wordt dan de beschikbare netcapaciteit.

De drie MultiPlus-II 48/4500 omvormers kunnen gezamenlijk ongeveer 12 kW continu leveren en ondersteunen daarnaast een maximale AC-doorvoer van 50 A per fase.

Daardoor kan bijvoorbeeld een standaard 3×25 A netaansluiting in de praktijk functioneren alsof een aanzienlijk zwaardere aansluiting beschikbaar is. Piekverbruik wordt namelijk tijdelijk geleverd vanuit de HiTHIUM-batterij in plaats van rechtstreeks uit het elektriciteitsnet.

Wanneer het energieverbruik weer afneemt, wordt de batterij automatisch opnieuw geladen.

Hierdoor kunnen zware verbruikers, zoals warmtepompen, laadpalen, compressoren of andere gelijktijdig ingeschakelde apparaten probleemloos functioneren zonder dat direct een netverzwaring noodzakelijk is.

Voordelen

• Extra vermogen beschikbaar vanuit de batterij tijdens piekbelasting
• Maximaal 50 A AC-doorvoer per fase
• Virtuele vergroting van de beschikbare netcapaciteit
• Minder afhankelijk van dure netverzwaring
• Verlaging van piekbelasting en netkosten
• Optimale benutting van lokaal opgewekte zonne-energie
• Ideaal voor woningen, agrarische bedrijven en MKB
• Eenvoudig uitbreidbaar binnen het Victron ESS-platform

Noodstroomvoorziening en aansluitwijze

De Victron MultiPlus-II vormt het hart van de noodstroomvoorziening. Iedere omvormer beschikt over een AC-ingang voor de netaansluiting en een actieve AC-uitgang (AC-out 1) waarop de kritische verbruikers worden aangesloten.

Bij een stroomuitval of netontkoppeling schakelt het systeem automatisch binnen 20 milliseconden over op batterijvoeding. Hierdoor blijven essentiële groepen, zoals verlichting, internet, alarmsystemen, warmtepompen, koelinstallaties of andere kritische apparatuur zonder merkbare onderbreking functioneren.

De MultiPlus-II is voorzien van geïntegreerde veiligheidsrelais en voldoet aan de geldende internationale netcodes. Hierdoor is het systeem geschikt voor zowel netgekoppelde ESS-installaties als hybride en volledig off-grid toepassingen.

Aansluitwijze

Tussen de meterkast en het Victron ESS-systeem worden twee vijfaderige AC-kabels aangelegd.

Kabel 1 – Netaansluiting en niet-kritische groepen

De eerste kabel verzorgt de verbinding tussen de hoofdaansluiting en de AC-ingang van het Victron-systeem. Via de Victron 3-fase energiemeter wordt continu het totale energieverbruik en de import/export naar het elektriciteitsnet gemeten.

Niet-kritische groepen worden vóór de MultiPlus-II aangesloten. Deze blijven rechtstreeks op het elektriciteitsnet aangesloten, maar worden volledig meegenomen in de energieberekeningen van het ESS-systeem.

Hierdoor beschikt Dynamic ESS altijd over een volledig overzicht van de energiehuishouding.

Kabel 2 – Kritische groepen

De tweede kabel wordt aangesloten op AC-out 1 van de drie MultiPlus-II omvormers.

Alle groepen die tijdens een stroomuitval actief moeten blijven worden op deze uitgang aangesloten.

Bij uitval van het elektriciteitsnet nemen de omvormers automatisch de volledige voeding van deze groepen over vanuit de HiTHIUM batterij, zonder merkbare onderbreking.

Hierdoor blijft de continuïteit van de installatie gewaarborgd.

In de meterkast wordt een duidelijke scheiding gemaakt tussen kritische en niet-kritische groepen, waardoor de installatie overzichtelijk blijft en volledig voldoet aan de Victron-installatierichtlijnen.

Stroomuitval met bestaande AC-PV-omvormers

Wanneer bestaande zonnepanelen via een AC-gekoppelde omvormer zijn aangesloten op de AC-uitgang van het Victron ESS-systeem, blijft de zonne-energieproductie ook tijdens een stroomstoring beschikbaar.

De MultiPlus-II creëert hierbij zelfstandig een stabiel lokaal elektriciteitsnet waarop de PV-omvormers kunnen blijven functioneren.

De opgewekte zonne-energie wordt direct gebruikt om:

• de aangesloten verbruikers van energie te voorzien;
• de HiTHIUM batterij op te laden;
• het beschikbare vermogen optimaal te benutten.

Hierdoor blijft ook tijdens een langdurige stroomuitval de zonne-installatie energie produceren.

Frequentieshifting

Wanneer de batterij volledig geladen raakt en de energieproductie groter wordt dan het actuele verbruik, voorkomt de MultiPlus-II automatisch overlading.

Dit gebeurt via de zogenaamde frequentieshift-regeling.

De MultiPlus-II verhoogt daarbij automatisch de uitgangsfrequentie, waardoor de aangesloten PV-omvormer zijn vermogen geleidelijk terugregelt.

Deze regeling voorkomt:

• overladen van de batterij;
• uitschakelen van de installatie;
• instabiliteit tijdens eilandbedrijf.

Voor deze functionaliteit dient in de Victron-configuratie te worden ingesteld dat zich een AC-PV-omvormer op de uitgang bevindt.

Belangrijke aandachtspunten

• De gebruikte PV-omvormer dient frequentieshifting te ondersteunen.
• Vrijwel alle moderne omvormers beschikken over deze functionaliteit.
• Hierdoor blijft de zonne-installatie ook tijdens netuitval actief.
• Overtollige zonne-energie wordt automatisch benut voor het laden van de batterij.
• Het systeem blijft veilig functioneren zonder risico op overlading.

Bij toepassing van drie Victron MultiPlus-II 48/4500 omvormers bedraagt het maximaal aanbevolen AC-gekoppelde PV-vermogen ongeveer 15 kW, uitgaande van een vermogensfactor van 1,0.

AC-gekoppelde PV-omvormers

Sinds de Victron firmware-update v3.63 is de ondersteuning voor SunSpec Modbus TCP verder uitgebreid.

Hierdoor kunnen diverse moderne PV-omvormers rechtstreeks communiceren met het Victron ESS-platform.

Onder andere de volgende merken worden officieel ondersteund:

• Fronius
• SolarEdge
• Enphase
• SMA
• Kostal

Via deze communicatie kan Victron niet alleen de productie uitlezen, maar het PV-vermogen indien gewenst ook actief aansturen.

Dit is ideaal voor toepassingen zoals:

• Zero Feed-In
• Dynamische terugleverbeperking
• Peak Shaving
• Dynamic ESS

Andere merken, zoals Growatt of Huawei, kunnen eveneens probleemloos worden toegepast wanneer zij frequentieshifting ondersteunen.

Wanneer geen Modbus-communicatie beschikbaar is, kan de opbrengst alsnog worden geregistreerd met een Victron energiemeter, zodat alle productie zichtbaar blijft binnen het GX-platform.

DC-gekoppelde zonnepanelen (Victron MPPT)

Bij nieuwe PV-installaties of bij het aanpassen van bestaande strings biedt DC-koppeling via Victron MPPT-laadregelaars de hoogste efficiëntie.

De opgewekte zonne-energie wordt hierbij rechtstreeks gebruikt voor het laden van de batterij, zonder dubbele omzetting van gelijkstroom naar wisselstroom en terug.

Hierdoor worden omzettingsverliezen geminimaliseerd.

Een Victron MPPT behaalt onder ideale omstandigheden een rendement tot 99%, waardoor meer van de opgewekte zonne-energie daadwerkelijk beschikbaar blijft.

Voor ESS-installaties met batterijopslag is dit de meest efficiënte oplossing.

Voordelen van Victron MPPT

• Rendement tot 99%
• Direct laden van de HiTHIUM batterij
• Minder omzettingsverliezen
• Volledige integratie met Victron GX
• Volledige ondersteuning binnen ESS
• Flexibele stringconfiguraties
• Zeer geschikt voor hybride en off-grid installaties

Monitoring en systeembeheer (Cerbo GX & GX Touch 50)

De Victron Cerbo GX vormt het centrale regel- en communicatieplatform van het complete energiesysteem.

Alle aangesloten componenten communiceren rechtstreeks met de Cerbo GX, waaronder:

• MultiPlus-II omvormers
• HiTHIUM Battery Management System (BMS)
• Victron energiemeter
• MPPT-regelaars
• AC-PV-omvormers
• Dynamic ESS

Via de GX Touch 50 beschikt de gebruiker over een overzichtelijk lokaal bedieningsscherm waarop realtime informatie zichtbaar is, zoals:

• batterijstatus;
• laad- en ontlaadvermogen;
• PV-opbrengst;
• netimport en teruglevering;
• energieverbruik per fase;
• systeemstatus;
• alarmmeldingen;
• energiebalans.

Daarnaast kan het systeem wereldwijd worden gemonitord via het Victron VRM Portal.

Dynamic ESS

Door uitbreiding met Victron Dynamic ESS wordt het systeem automatisch aangestuurd op basis van dynamische energietarieven.

Hiermee kan het systeem volledig automatisch:

• laden tijdens lage stroomprijzen;
• ontladen tijdens hoge stroomprijzen;
• maximaal gebruikmaken van eigen zonne-energie;
• piekvermogens beperken;
• het elektriciteitsverbruik optimaliseren.

In combinatie met de HiTHIUM ARKVOLT L16 16 kWh batterij ontstaat een intelligent energiebeheersysteem dat niet alleen zorgt voor maximale onafhankelijkheid van het elektriciteitsnet, maar ook helpt de energiekosten structureel te verlagen.

Batterijopslag en DC-verdeling

Het systeem is uitgerust met één HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LiFePO₄) batterij met een opslagcapaciteit van 16 kWh. Dankzij de toepassing van hoogwaardige 314 Ah LFP-cellen biedt deze batterij een hoge energiedichtheid, uitstekende betrouwbaarheid en een zeer lange levensduur.

De batterij is geschikt voor gebruik bij omgevingstemperaturen van -20 °C tot +55 °C tijdens ontladen en 0 °C tot +55 °C tijdens laden. Daarnaast beschikt de batterij over een IP65-beschermingsgraad, waardoor deze uitstekend bestand is tegen stof en water en geschikt is voor uiteenlopende binnen- en buitentoepassingen.

Met een maximale laad- en ontlaadstroom van 200 A kan de batterij moeiteloos hoge vermogens leveren en opnemen. Hierdoor sluit de batterij perfect aan op het Victron ESS-platform en is zij geschikt voor dagelijks intensief gebruik, peak shaving, noodstroomvoorzieningen en dynamisch energiebeheer.

DC-verdeling

Voor een veilige en overzichtelijke DC-installatie wordt gebruikgemaakt van de Victron Lynx Distributor. Deze vormt het centrale 48 V DC-verdeelpunt waarin zowel de HiTHIUM-batterij als de drie Victron MultiPlus-II 48/4500 omvormers samenkomen.

De batterij wordt aangesloten met een 85 mm² accukabelset, waardoor spanningsverliezen minimaal blijven en een optimale stroomverdeling wordt gerealiseerd.

Iedere MultiPlus-II wordt afzonderlijk aangesloten en afgezekerd op de Lynx Distributor. Hierdoor ontstaat een overzichtelijke, professioneel opgebouwde installatie die eenvoudig te onderhouden is en later zonder ingrijpende aanpassingen kan worden uitgebreid.

De Victron Lynx Distributor beschikt over geïntegreerde zekeringhouders, waardoor alle DC-verbindingen overzichtelijk, veilig en volgens de geldende installatierichtlijnen kunnen worden afgezekerd.

HiTHIUM Battery Management System (BMS)

De HiTHIUM ARKVOLT L16 is voorzien van een geïntegreerd Battery Management System (BMS) dat de batterij continu bewaakt en beschermt tegen:

• Overladen
• Diepontladen
• Overstroom
• Kortsluiting
• Overtemperatuur
• Ondertemperatuur

Via CAN-buscommunicatie communiceert het BMS rechtstreeks met de Victron Cerbo GX.

Hierdoor worden de laad- en ontlaadstromen automatisch geregeld via Victron DVCC (Distributed Voltage and Current Control).

Dit zorgt voor een optimale samenwerking tussen batterij, omvormers en het complete ESS-systeem, waarbij de batterij altijd binnen veilige bedrijfsgrenzen functioneert.

Betrouwbaarheid en levensduur

De HiTHIUM ARKVOLT L16 maakt gebruik van moderne LiFePO₄-technologie, één van de veiligste en meest duurzame batterijtechnologieën die momenteel beschikbaar is.

De batterij wordt geleverd met:

• 10 jaar fabrieksgarantie
• 8.000 laad- en ontlaadcycli

Onder ideale bedrijfsomstandigheden bedraagt de verwachte levensduur zelfs meer dan 11.000 cycli, waardoor de batterij uitstekend geschikt is voor dagelijks intensief gebruik binnen residentiële en zakelijke energieopslagsystemen.

Dankzij de hoge cyclische levensduur blijft de opslagcapaciteit gedurende vele jaren behouden, wat resulteert in lage gebruikskosten over de volledige levensduur van het systeem.

Veiligheid en certificeringen

De HiTHIUM ARKVOLT L16 voldoet aan diverse internationale kwaliteits- en veiligheidsnormen en is ontwikkeld voor professionele energieopslagtoepassingen waarbij veiligheid, betrouwbaarheid en prestaties centraal staan.

De batterij voldoet onder andere aan:

• CE
• IEC 62619
• IEC 62040
• UN38.3
• RoHS
• REACH
• MSDS

Hierdoor is de batterij geschikt voor toepassing in zowel residentiële als commerciële ESS-installaties en voldoet zij aan de hoogste internationale kwaliteits- en veiligheidseisen.

Modulaire uitbreidbaarheid

Hoewel dit pakket standaard is uitgerust met één HiTHIUM ARKVOLT L16 van 16 kWh, is het systeem volledig modulair opgebouwd.

Bij een toekomstige toename van het energieverbruik of een grotere behoefte aan opslagcapaciteit kan het systeem eenvoudig worden uitgebreid met extra HiTHIUM-batterijen. Dankzij de modulaire opbouw van zowel de batterij als het Victron ESS-platform blijft de installatie flexibel en voorbereid op toekomstige ontwikkelingen.

In combinatie met de drie Victron MultiPlus-II 48/4500 omvormers ontstaat zo een toekomstbestendig energieopslagsysteem dat geschikt is voor maximale zelfconsumptie, peak shaving, dynamisch energiebeheer en een betrouwbare noodstroomvoorziening.

Inhoud van het systeem en leveringsomvang

Het 3-fase Victron–HiTHIUM ESS-pakket wordt geleverd als een compleet, modulair opgebouwd energieopslagsysteem dat direct gereed is voor professionele installatie. Alle essentiële hoofdcomponenten, DC-bekabeling, beveiligingen en communicatiecomponenten zijn inbegrepen om een volledig functionerend Victron ESS-systeem op te bouwen.

Het systeem is opgebouwd uit drie Victron MultiPlus-II 48/4500/60-50 omvormer/laders en één HiTHIUM ARKVOLT L16 lithium-ijzerfosfaat (LiFePO₄) batterij van 16 kWh. In deze configuratie levert het systeem een totaal schijnbaar vermogen van 15 kVA, een continu uitgangsvermogen van circa 12 kW en een opslagcapaciteit van 16 kWh.

Dankzij de modulaire opbouw kan het systeem in de toekomst eenvoudig worden uitgebreid met extra batterijcapaciteit wanneer de energiebehoefte toeneemt.

Inbegrepen in het pakket

• 3× Victron MultiPlus-II 48/4500/60-50 omvormer/lader (totaal 15 kVA / circa 12 kW continu vermogen)
• 1× HiTHIUM ARKVOLT L16 51,2 V 16 kWh lithium-ijzerfosfaat batterij
• 1× HiTHIUM L16 accukabelset 85 mm² – 1,5 meter
• 1× Victron Lynx Distributor modulair DC-verdeelsysteem met geïntegreerde Mega-zekeringhouders
  • 1 aansluiting voor de HiTHIUM ARKVOLT L16 batterij
  • 3 aansluitingen voor de Victron MultiPlus-II omvormers
• 3× Rode DC-kabel 70 mm² – 1,5 meter met geperste M8-kabelogen voor de verbinding tussen iedere MultiPlus-II en de Lynx Distributor
• 3× Zwarte DC-kabel 70 mm² – 1,5 meter met geperste M8-kabelogen voor de verbinding tussen iedere MultiPlus-II en de Lynx Distributor
• 3× Mega-zekering voor de Victron MultiPlus-II omvormers (waarde volgens Victron-richtlijnen)
• 1× Mega-zekering voor de HiTHIUM ARKVOLT L16 batterij (waarde volgens HiTHIUM-specificaties)
• 1× Victron Cerbo GX Energy Management Controller
• 1× Victron GX Touch 50 lokaal bedieningsdisplay inclusief wandbevestiging
• 3× VE.Bus UTP-communicatiekabel (1 meter) voor de onderlinge communicatie tussen de MultiPlus-II omvormers en de Cerbo GX
• 1× Victron VM-3P75CT 3-fase energiemeter voor import-, export- en verbruiksmeting op de hoofdaansluiting
• 1× CAN-buskabel voor de communicatie tussen het HiTHIUM Battery Management System (BMS) en de Victron Cerbo GX

Niet inbegrepen

Het pakket wordt geleverd zonder projectafhankelijk installatiemateriaal, zoals:

• AC-aansluitkabels tussen de meterkast en het Victron ESS-systeem
• Aardlekautomaten
• Installatieautomaten
• Hoofdschakelaar of netomschakelaar (indien vereist)
• Kabelgoten, buismateriaal en bevestigingsmaterialen
• Overig verdeelmateriaal voor de meterkast

Deze componenten zijn afhankelijk van de bestaande installatie en worden tijdens de engineering of op locatie bepaald.

Een compleet professioneel ESS-systeem

Met dit 3-fase Victron–HiTHIUM ESS-pakket beschikt u over een complete, veilige en toekomstbestendige energieopslagoplossing voor woningen, agrarische bedrijven en zakelijke toepassingen.

De combinatie van drie Victron MultiPlus-II 48/4500 omvormers, één HiTHIUM ARKVOLT L16 16 kWh batterij, Victron Cerbo GX, GX Touch 50 en één Victron Lynx Distributor vormt een krachtig energiebeheersysteem dat geschikt is voor:

• Noodstroomvoorziening (UPS)
• Peak shaving
• Victron Energy Storage System (ESS)
• Dynamic ESS met dynamische energietarieven
• Maximale benutting van zonne-energie
• Hybride en off-grid toepassingen
• Virtuele netverzwaring
• Integratie met zowel AC- als DC-gekoppelde zonnepanelen

Het systeem wordt compleet geleverd met alle benodigde DC-componenten, communicatiebekabeling en monitoring, zodat een professionele installateur het systeem efficiënt en volgens de Victron-installatierichtlijnen kan integreren in vrijwel iedere moderne energie-installatie.
